插卡三相電表一般都是直通式的比較多，型號規格一般是DTSY，比如威勝DTSY341三相插卡電表，一般用的比較多的電流規格為10(60)A、20(80)A等直通電表，下面是插卡三相電表詳細接線方式。

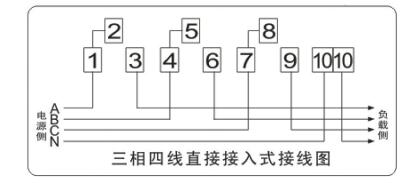

插卡三相電表接線圖直通式

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

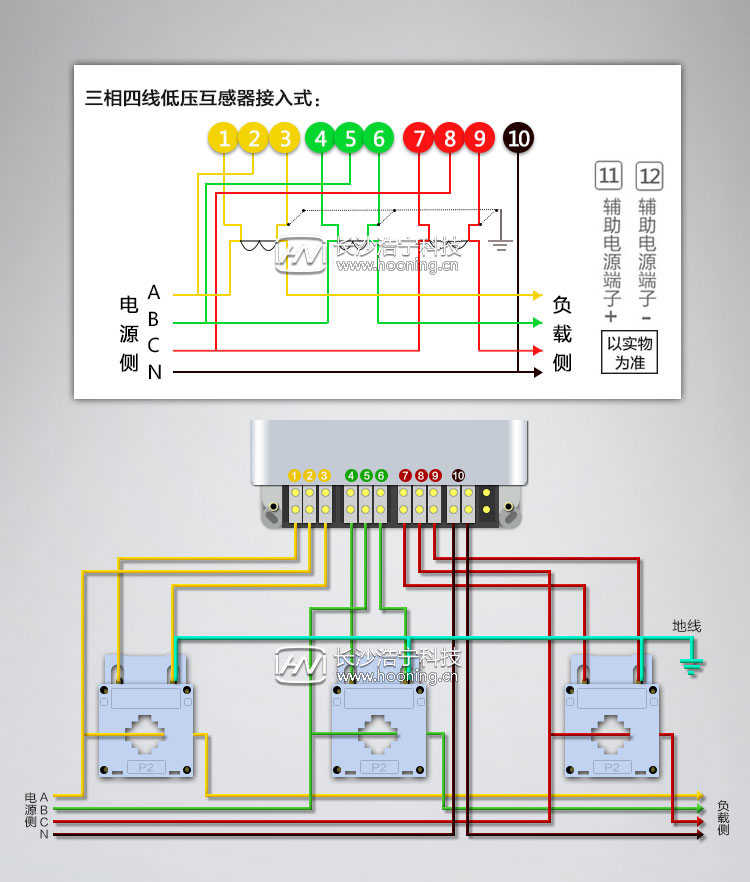

插卡三相電表接線圖互感式

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
