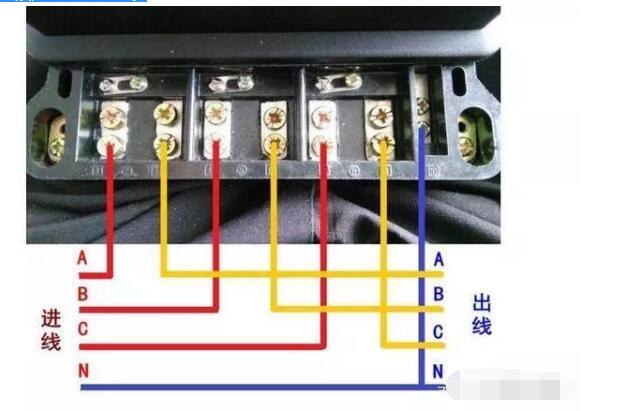

很多用戶在收到三相電表之后發現，怎么只有6個口，6個口的三相電表是直入式的電表，電流規格一般為20(80)A、15(60)A等，下面我們分三相三線電表接線圖和三相四線電表接線圖分別講解。

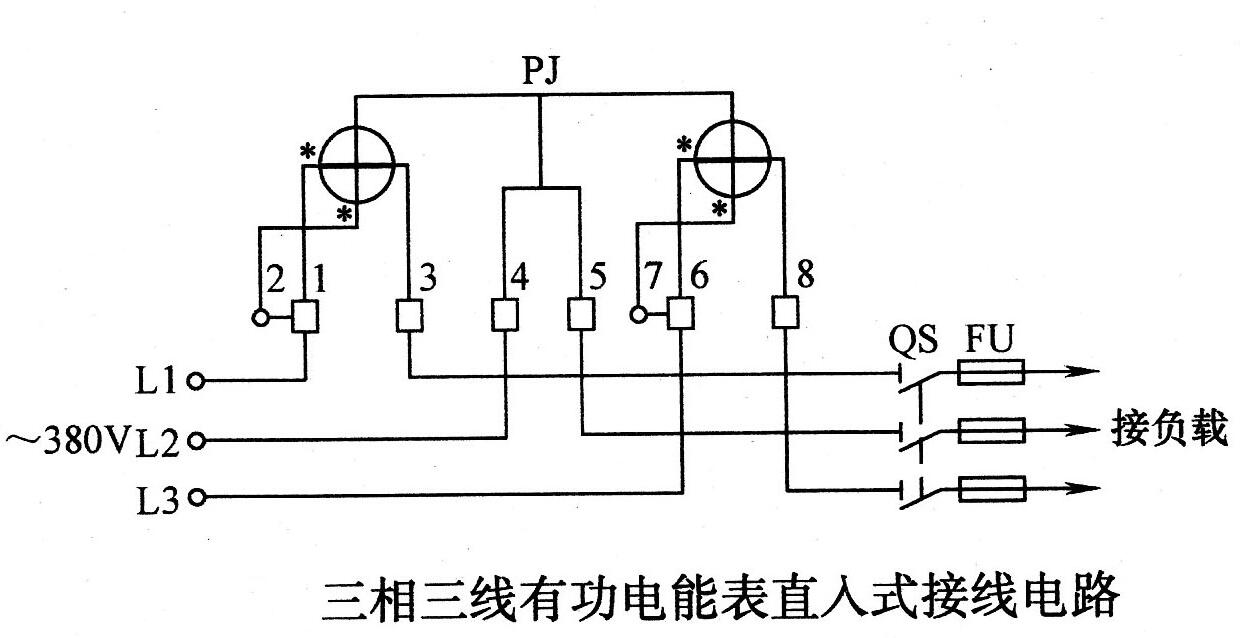

三相三線電表接線圖直入式

L1進線接入電表1號口，1號口接入電壓線，3號口接出線

L2進線接入電表4號口，5號口接出線

L3進線接入電表6號口，7號口接入電壓線，8號口接出線

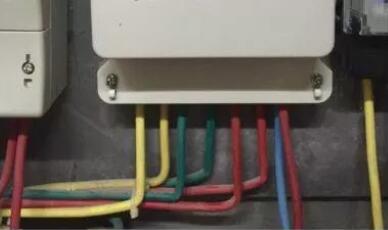

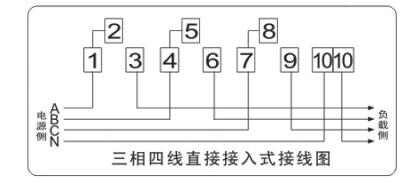

三相四線電表接線圖直入式

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

相關閱讀：三相電表型號規格

第一個字母：D表示電能表

第二個字母：S表示三相三線、T表示三相四線

第三個字母：S表示有功、X表示無功、Z表示智能、S表示電子式

第四個字母：D表示多功能、Y表示預付費、F表示復費率、I表示載波

后面的數字一般就是各個廠家安的編號，不同廠家編號不一樣，一般只要看前面的字母就能知道電表大概有一些什么功能。

三相電電表型號推薦：

長沙威勝DSSD331-MC3 1級三相三線多功能電能表

長沙威勝DTSD341-MC3 0.5S級 1級三相四線多功能電能表

杭州華立DSZ535 0.5S級三相三線多功能智能電能表

杭州華立DTZ545 0.5S級三相四線多功能智能電能表
