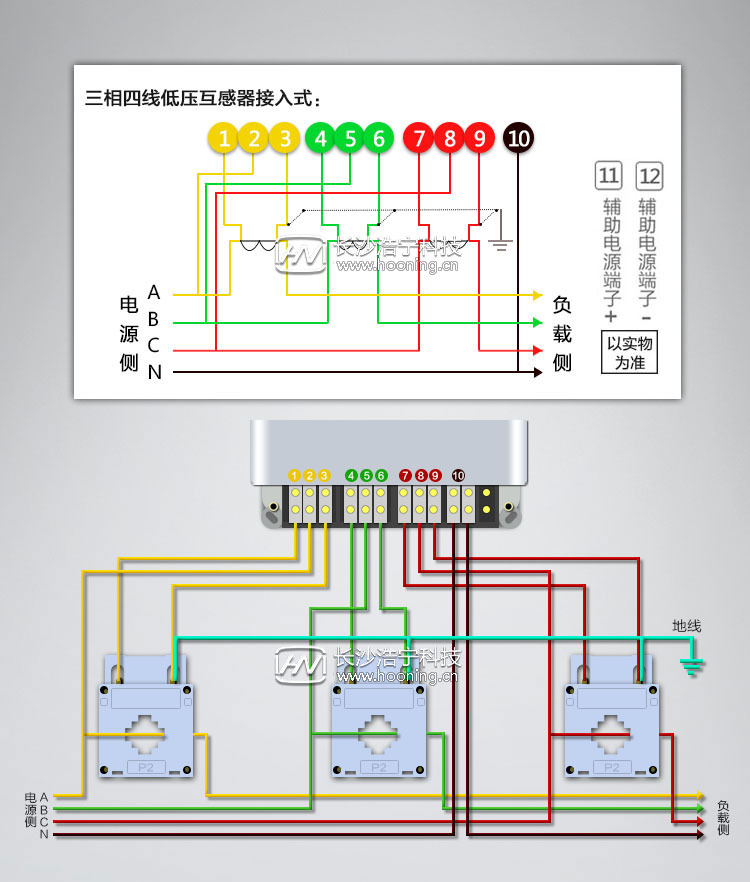

威勝電表DTS343是電子式三相四線電表，需要接互感器的電表一共有10個接線孔，需要加互感器的電表一般是1.5(6)A，那么我們來看看DTS343到底怎么連接互感器的吧。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

威勝電表DTS343-3參數詳情

產品名稱：威勝DTS343-3三相四線電子式有功電表

適用范圍：適用于中小企業事業單位、商業用戶和居民用戶有功計量

主要功能：計量正、反向有功電量及分相有功電量;斷相、反相、報警提示

準確度等級：有功: 1級

通訊協議：DL/T645- -1997

參比電壓：3X 220V X 380V

電流規格：1.5(6)A; 5(40)A; 10(60)A; 15(60)A; 20(80)A;

整機耗功：<1.5w,6VA

外形尺寸：長X寬X厚: 150mm X 170mm X 80mm

市場價：350元 浩寧價：255元
