威勝DTSD341-MD3三相四線費控電能表，主要功能：分時電量計量功能，參數測量功能，防竊電功能及485通訊功能，下面我們來看一下直通式電流10（40）A要怎么接線？

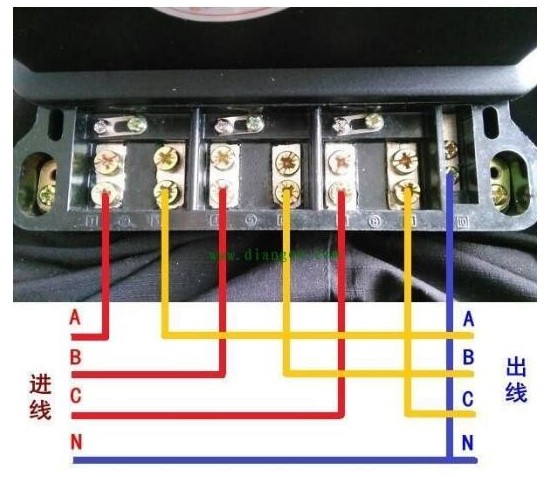

一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：

注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線

三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口；

 以上就是威勝DTSD341-MD3三相四線電表直通式10（40）A的接線方法。
