電表的接線形式很多，但是總的來說，只有兩種回路：電壓回路和電流回路。電表接線的一般原則是：電流線圈與負載串聯，或接在電流互感器的二次側，電壓線圈與負載并聯或接在電壓互感器的二次側。

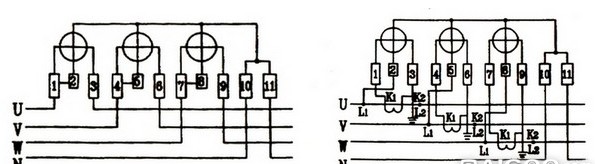

三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上最大的不同是其共有11個這么多接線端，此電表常用在動力和照明混合的供電電路。接線圖如下：

上圖(左)為三相四線有功電表直接接入，火線U、V、W分別接在1、4、7端，3、6、9端接負載，零線接10號端，11號端接負載另一端。

上圖(右)為三相四線有功電表經電流互感器接入，火線U、V、W分別接電流互感器一次側首端L1，一次側末端L2端接負載，電度表1、4、7端分別接電流互感器二次側首端K1，3、6、9端分別接二次側末端K2，電表2、5、8端分別接電流互感器一次側L1端，其連片應拆下。為保證安全，電流互感器二次側末端K2應分別接地。右圖為接線圖的模擬演示，大家注意電流互感器與電表的接線。
